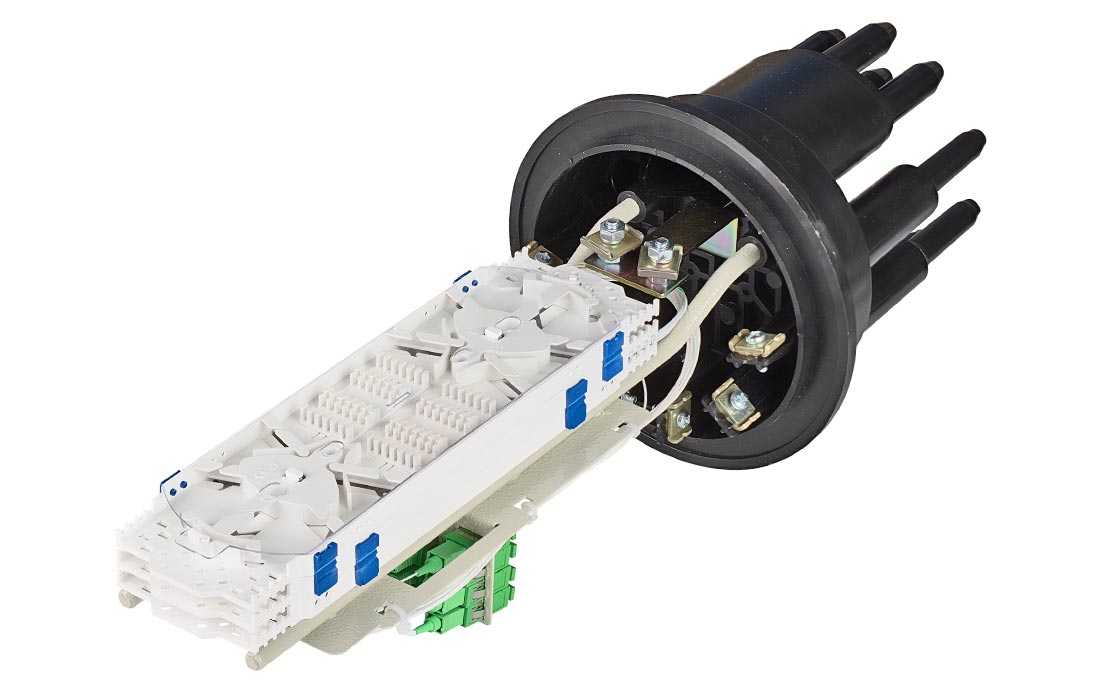

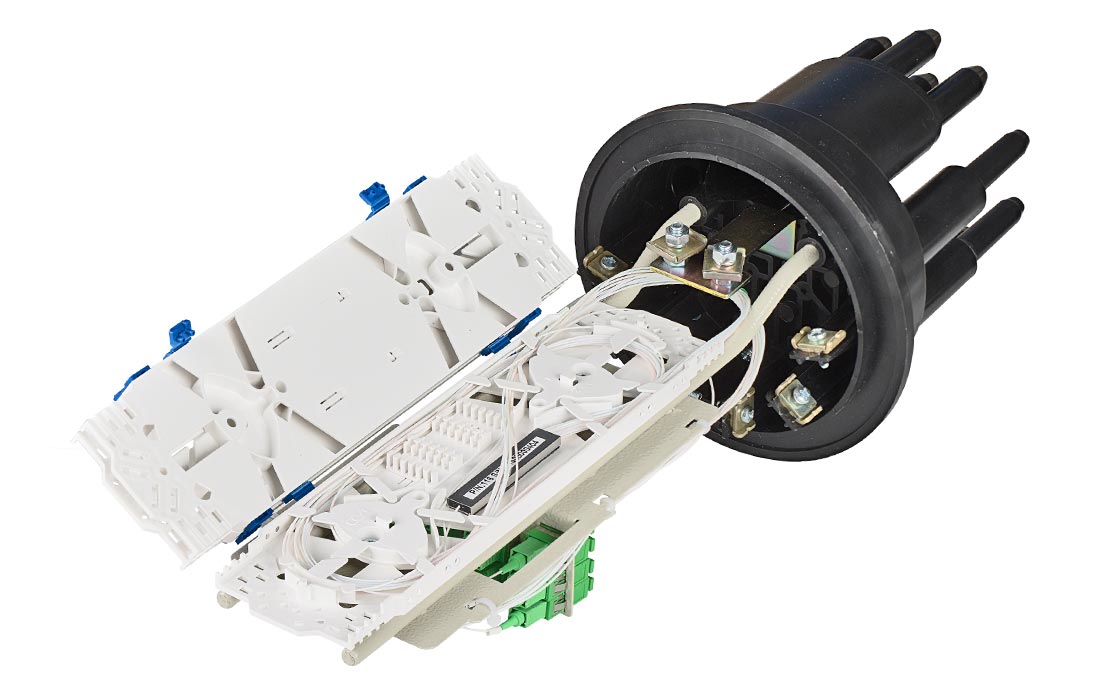

Муфта-кросс МКО-Г3/С09-1/16SC-1PLC16-SC/APC-18SC-18SC/APC-18SC/APC
Артикул:
130408-00040
Муфта-кросс МКО-Г3/С09-1/16SC-1PLC16-SC/APC-18SC-18SC/APC-18SC/APC
Подробнее
8 937 руб./шт
Под заказ
Нашли дешевле?
Под заказ
ВНИМАНИЕ! в связи с высоким колебанием курса рубля - цены необходимо уточнять у менеджера
Описание
Предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 1-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

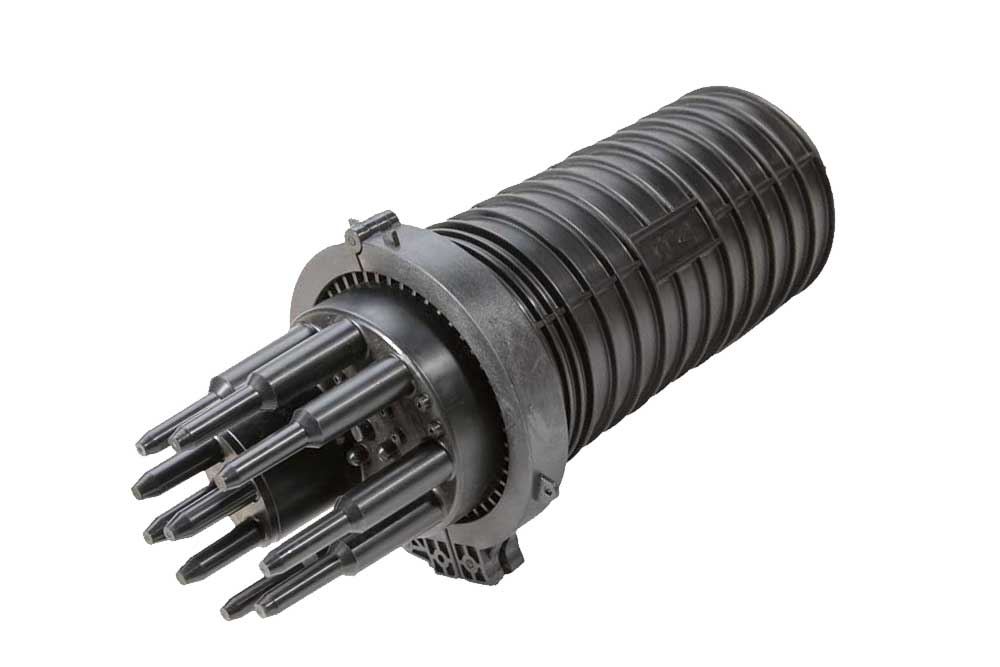

Выполнена на базе стандартного корпуса муфты Г3 и имеет пыле-влагозащищенную тупиковую конструкцию (ввод и вывод ОК производится с одной стороны).
Материал корпуса - пластик. Герметизация ОК осуществляется при помощи ТУТ.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до 6 диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку одного оптического планарного разветвителя 1х16 в миникорпусе с выводами D=0,9 мм (или двух разветвителей 1х8);
• установку до 18-ти розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна для муфт МТОК-Г3. Кронштейн в комплектацию муфты не входит и приобретается отдельно.
Выполнена на базе стандартного корпуса муфты Г3 и имеет пыле-влагозащищенную тупиковую конструкцию (ввод и вывод ОК производится с одной стороны).
Материал корпуса - пластик. Герметизация ОК осуществляется при помощи ТУТ.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до 6 диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку одного оптического планарного разветвителя 1х16 в миникорпусе с выводами D=0,9 мм (или двух разветвителей 1х8);
• установку до 18-ти розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна для муфт МТОК-Г3. Кронштейн в комплектацию муфты не входит и приобретается отдельно.
Документы
Инструкция по монтажу Муфта МКО-П1
886,6 кб
Инструкция по монтажу Муфта МКО-П2
248,1 кб
Инструкция по монтажу Муфта МКО-П3
662,6 кб
