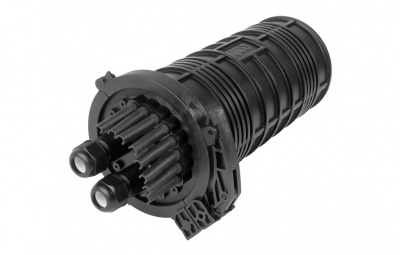

Муфта-кросс МКО-С6/А-10SC-2ФТ16 ССД
Артикул:
130408-00079
Муфта-кросс МКО-С6/А-10SC-2ФТ16 ССД
Подробнее
2 271 руб./шт
Под заказ
Нашли дешевле?
Под заказ
Описание
Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов/выводов ОК и дроп-кабеля в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.

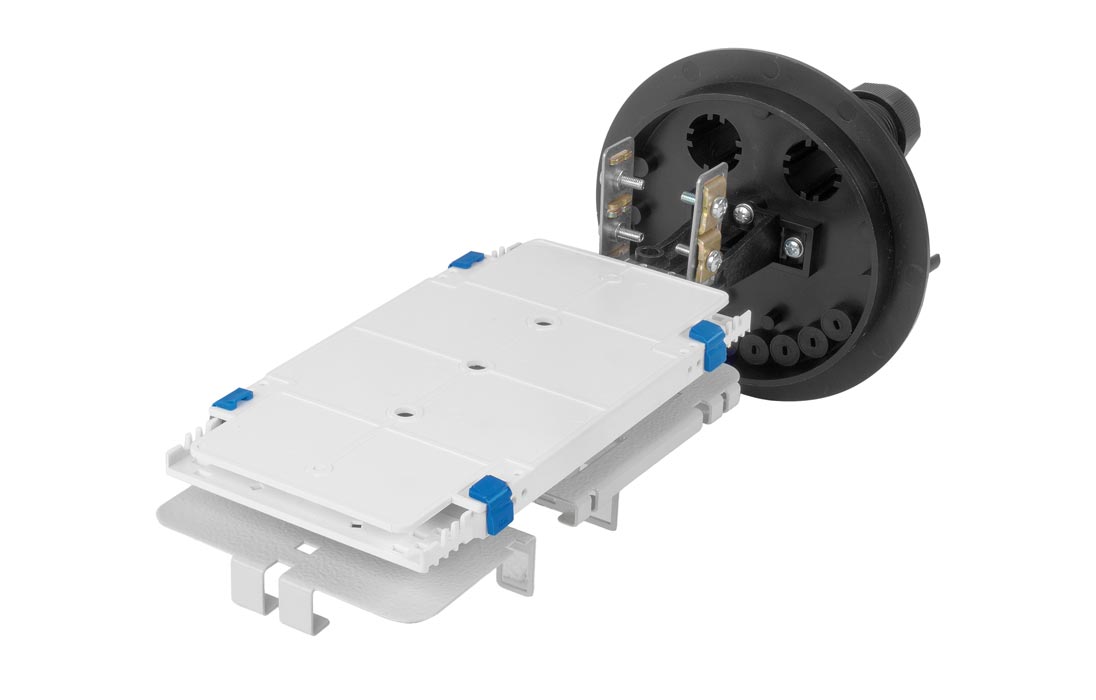

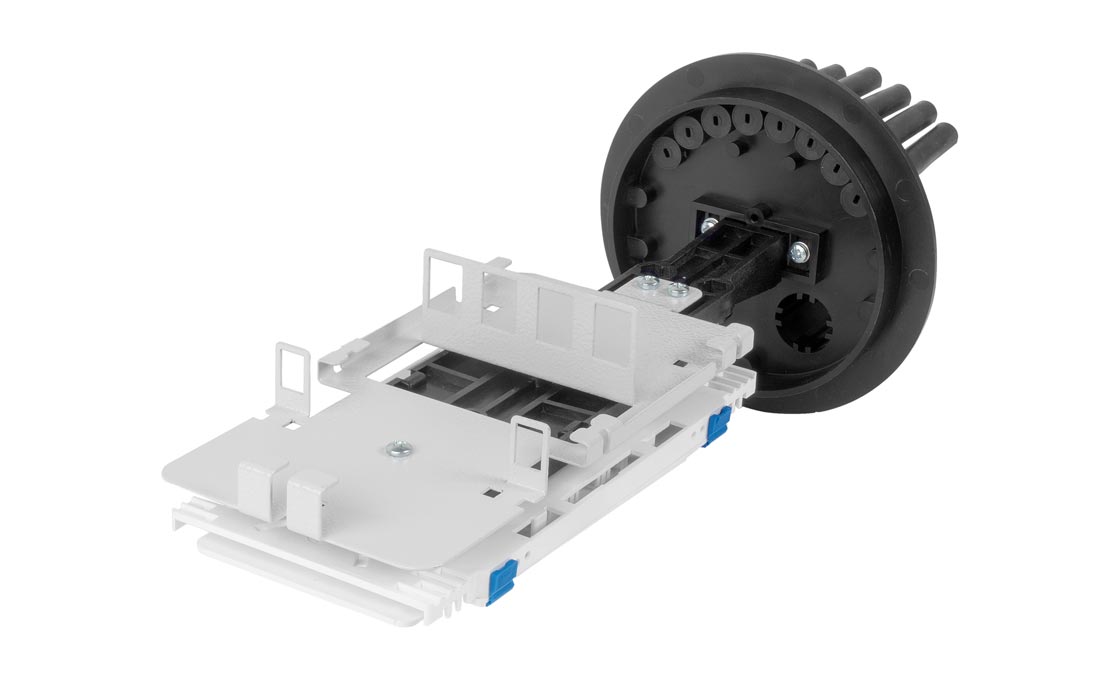

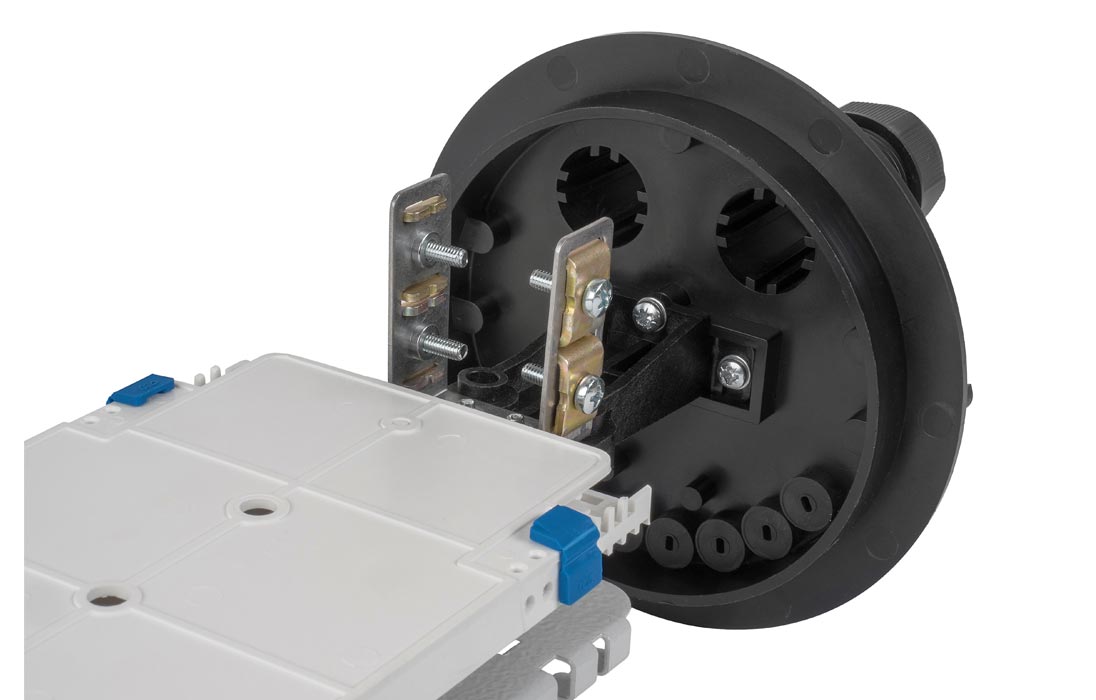

Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК диаметром 2...4 мм;
• размещение до 12 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных;
• установку до 10-х розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Разветвители и кронштейн в комплектацию муфты не входят и приобретаются отдельно.
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов/выводов ОК и дроп-кабеля в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК диаметром 2...4 мм;
• размещение до 12 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных;
• установку до 10-х розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Разветвители и кронштейн в комплектацию муфты не входят и приобретаются отдельно.
