Муфта-кросс МКО-С6/С09-1/8SC-1PLC8-SC/APC-10SC-10SC/APC-2SC/APC-2ФТ16 ССД
Артикул:
130408-00082
Муфта-кросс МКО-С6/С09-1/8SC-1PLC8-SC/APC-10SC-10SC/APC-2SC/APC-2ФТ16 ССД
Подробнее
5 024 руб./шт
Под заказ
Нашли дешевле?
Под заказ
ВНИМАНИЕ! в связи с высоким колебанием курса рубля - цены необходимо уточнять у менеджера
Описание
Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

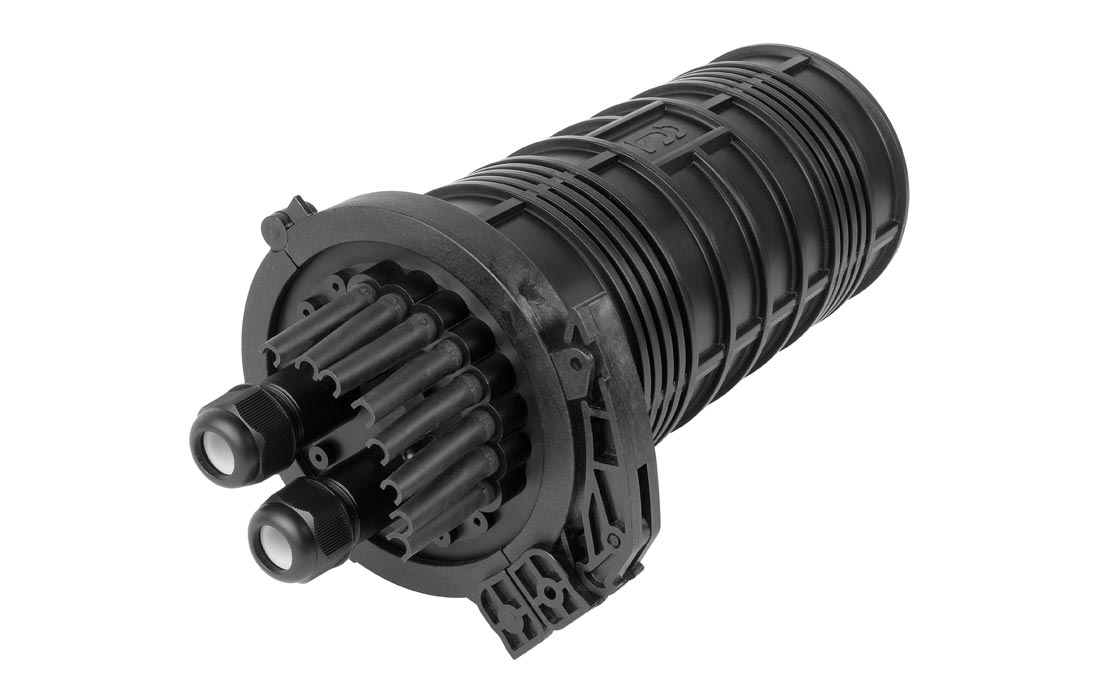

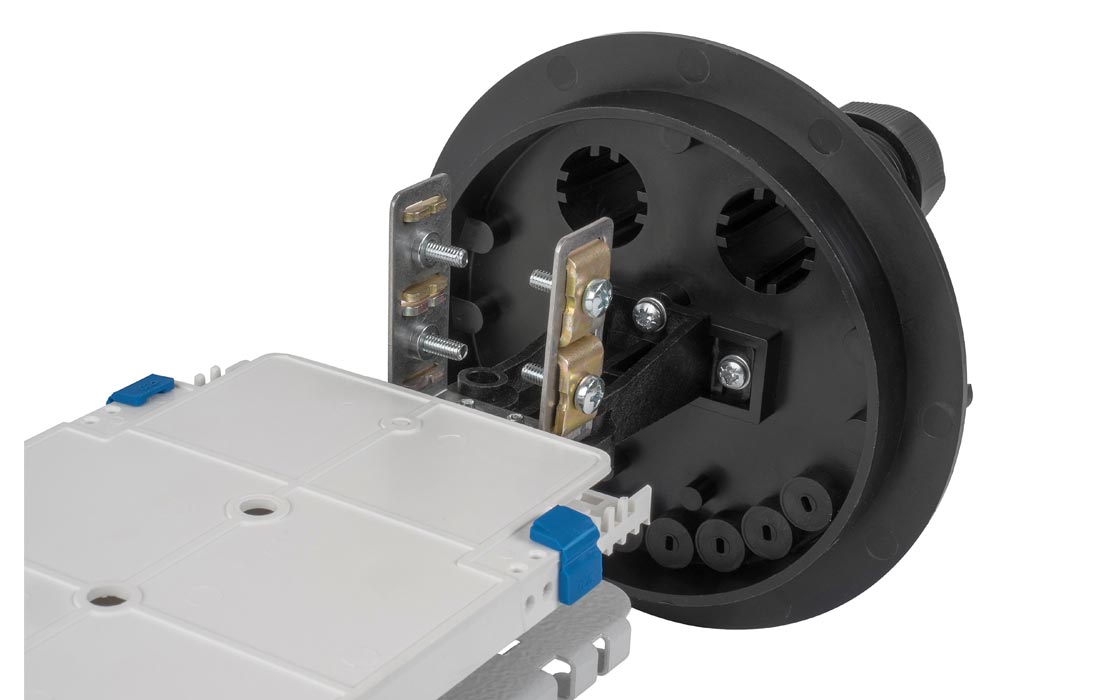

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов/выводов ОК и дроп-кабеля в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.

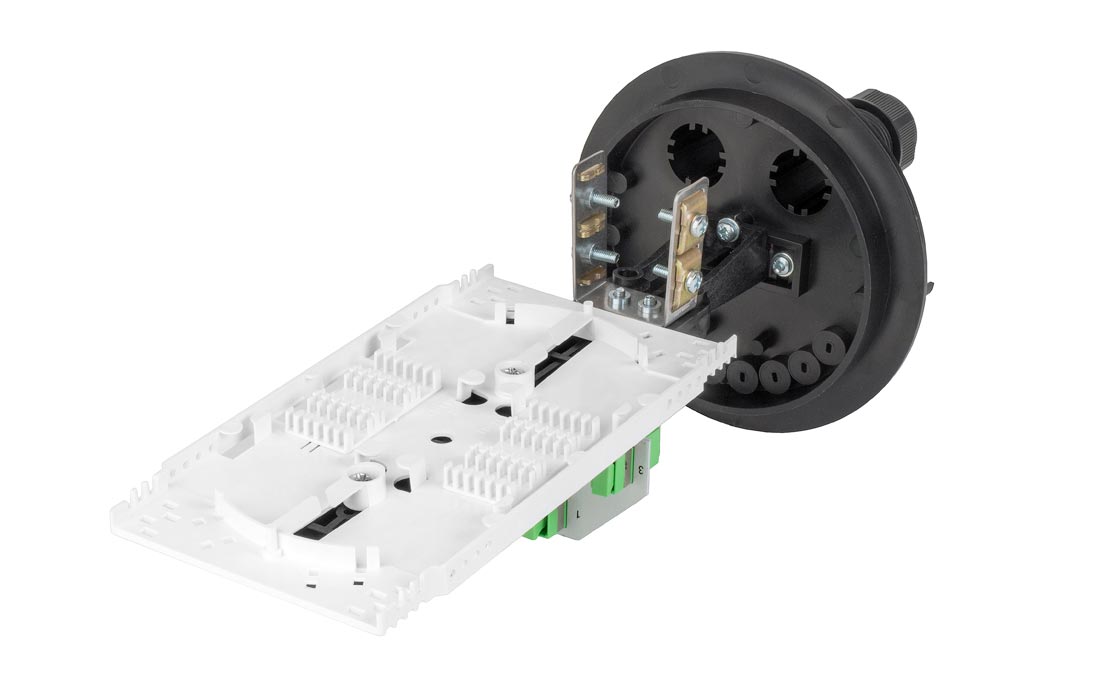

Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК диаметром 2...4 мм;
• размещение до 12 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных;

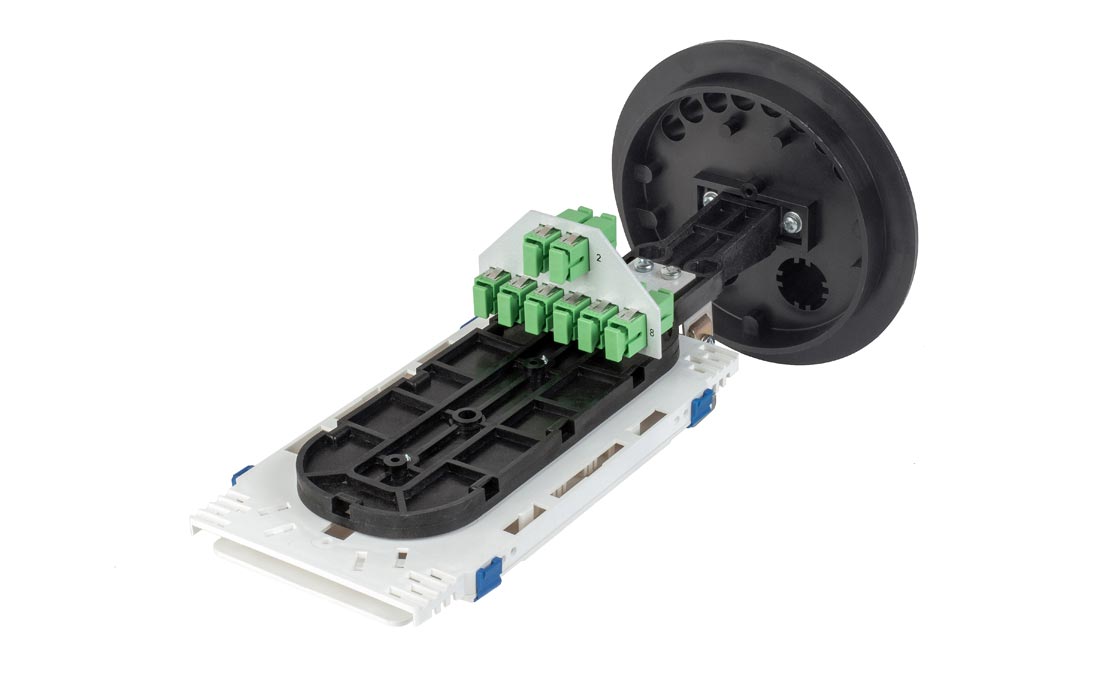

• установку до 10-х розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Разветвители и кронштейн в комплектацию муфты не входят и приобретаются отдельно.
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов/выводов ОК и дроп-кабеля в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК диаметром 2...4 мм;
• размещение до 12 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных;
• установку до 10-х розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Разветвители и кронштейн в комплектацию муфты не входят и приобретаются отдельно.
Документы
Инструкция по монтажу Муфта МКО-П1
886,6 кб
Инструкция по монтажу Муфта МКО-П2
248,1 кб
Инструкция по монтажу Муфта МКО-П3
662,6 кб
