Кабель оптический самонесущий ОКСН- 8 G.652D- 7кН (10,9мм)
Артикул:
ОК032-63029
Кабель оптический самонесущий ОКСН- 8 G.652D- 7кН (10,9мм)
Подробнее
66 170 руб./км.
Есть в наличии (0.485)
Нашли дешевле?
-
+
В корзину
Описание
Применяется для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями; в кабельной канализации, в трубах, в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.

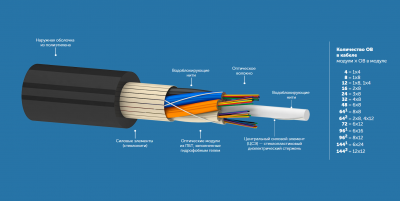

ДЕТАЛИ КОНСТРУКЦИИ
Раздавливающее усилие — 0,3 кН/см
Количество ОВ в кабеле | 24 | 48 | 641 | 72 | 961 | 962 | 1441 | 1442 |
---|---|---|---|---|---|---|---|---|
модули × ОВ в модуле | 6×4 | 6×8 | 8×8 | 6×12 | 6×16 | 8×12 | 6×24 | 12×12 |
Растягивающая нагрузка 3 кН | ||||||||
Диаметр кабеля, мм | 8,8 | 9,4 | 10,5 | 9,6 | 10,3 | 10,9 | 11,1 | 13,6 |
Вес кабеля, кг/км | 61,2 | 68,0 | 82,9 | 70,9 | 77,9 | 87,4 | 88,1 | 130,2 |
Растягивающая нагрузка 7 кН | ||||||||
Диаметр кабеля, мм | 10,4 | 10,9 | 12,5 | 11,3 | 11,8 | 13,3 | 12,4 | 16,6 |
Вес кабеля, кг/км | 86,0 | 92,1 | 117,3 | 97,4 | 102,5 | 128,5 | 111,6 | 196,8 |
Растягивающая нагрузка 10 кН | ||||||||
Диаметр кабеля, мм | 10,8 | 11,2 | 12,9 | 11,7 | 12,1 | 13,6 | 12,7 | 16,8 |
Вес кабеля, кг/км | 95,0 | 100,9 | 126,7 | 107,5 | 110,7 | 137,8 | 119,7 | 204,5 |
ТАБЛИЦА ДОПУСТИМЫХ ПРОЛЕТОВ
Стойкость к растяжению | Район по гололеду согласно ПУЭ 7 изд. | ||||
I | II | III | IV | V | |
ОКСН 3 кН | 110 | 70 | 50 | 35 | 25 |
ОКСН 7 кН | 300 | 210 | 150 | 110 | 85 |
ОКСН 10 кН | 450 | 320 | 230 | 170 | 130 |
Примечание: Предельные пролеты приведены для стрел провеса 2% для ВОК с количеством волокон до 48
ПАРАМЕТРЫ ЭКСПЛУАТАЦИИ:
Рабочая температура | -60°С…+70°С |
---|---|
Температура монтажа | -30°С…+50°С |
Минимальный радиус изгиба | не менее 15 диаметров кабеля |
