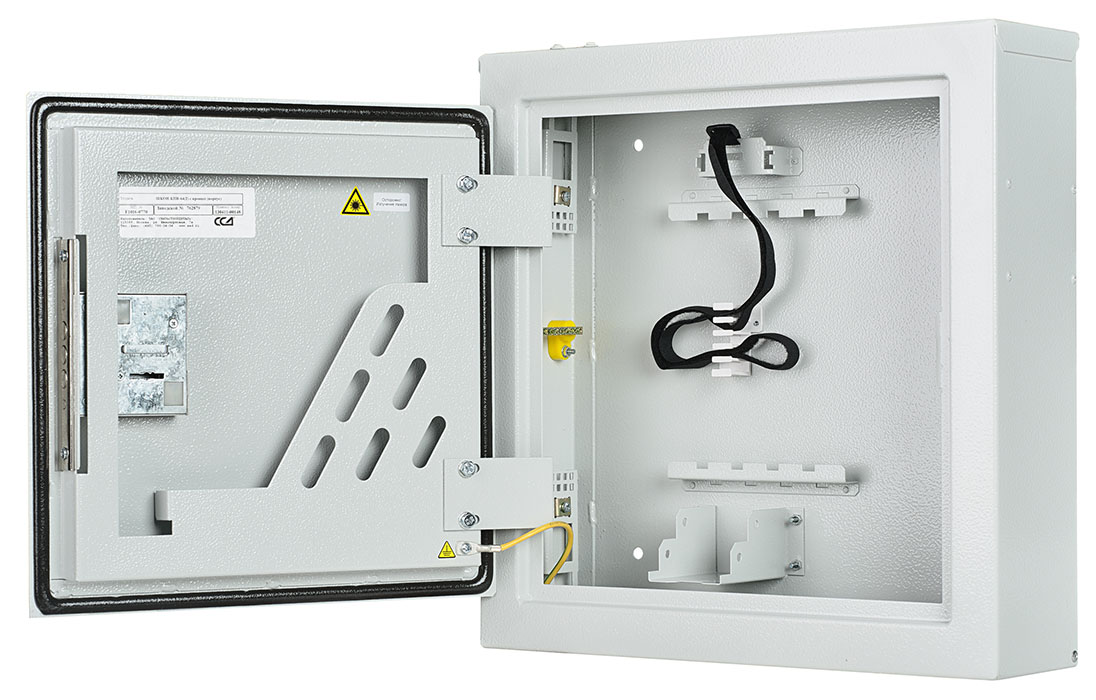

Шкаф ШКОН-КПВ- 64(2) с кронштейном (корпус)

Антивандальный пылевлагозащищенный кроссовый шкаф серии ШКОН-КПВ предназначен для размещения в жилых домах при строительстве сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Защищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является собственной разработкой ССД и получила название система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общая емкость портов значительно увеличилась.

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. А оптические разветвители устанавливаются в специальные контейнеры на боковой части шкафа.

В закрытом положении кроссовые модули должны защелкиваться один в другой, а при открывании нужный кроссовый модуль должен находится в горизонтальном положении. Более того, система «книжка» позволяет вытаскивать любой модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.
