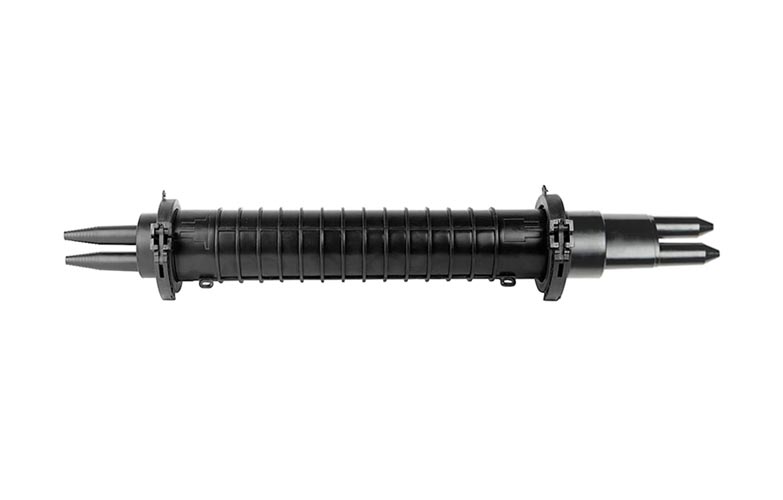

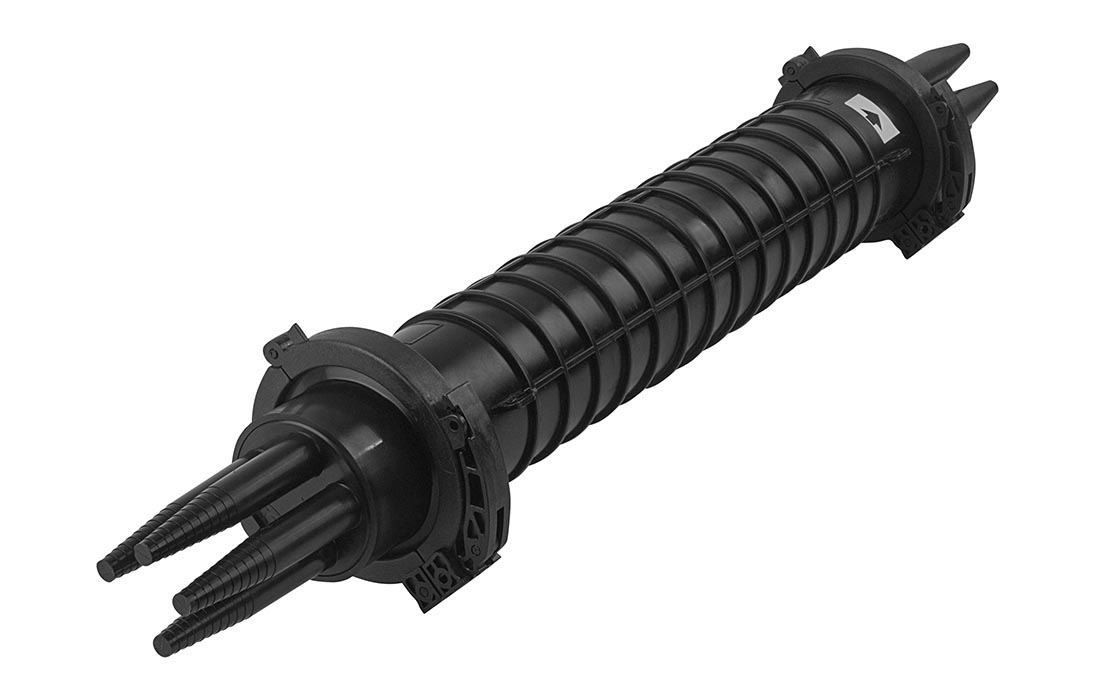

Муфта МОГ-У-24-1К4845 (Хомут, транзит, 2 + 4 ввода)

Предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты.
Муфта является современным аналогом муфты МОГ-У и отличается от классической способом герметизации оголовников.
Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.

Герметизация корпуса с оголовниками осуществляется при помощи эластичных кольцевых прокладок и армированных пластиковых хомутов с самозатягивающимся замком.

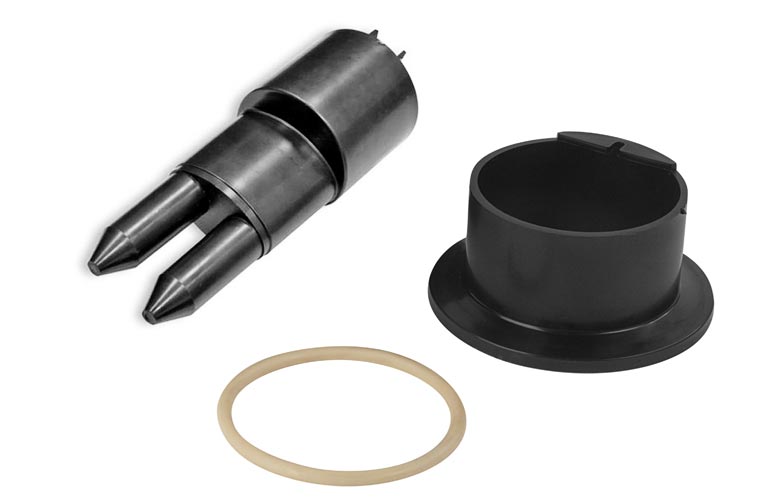

Важной особенностью муфты является использование оголовников разного типа: с одной стороны от МОГ под термоусадку типов 2, 3 и 4 и с другой стороны оголовника как у МОГ-Т-3 с 4 цилиндрическими патрубками.
Установка кожуха относительно оголовников строго принципиальна, т.к. оголовники имеют разный диаметр.
Для герметизации корпуса со стороны оголовника без ребра, дополнительно устанавливается фиксирующая пластиковая вставка.

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ.

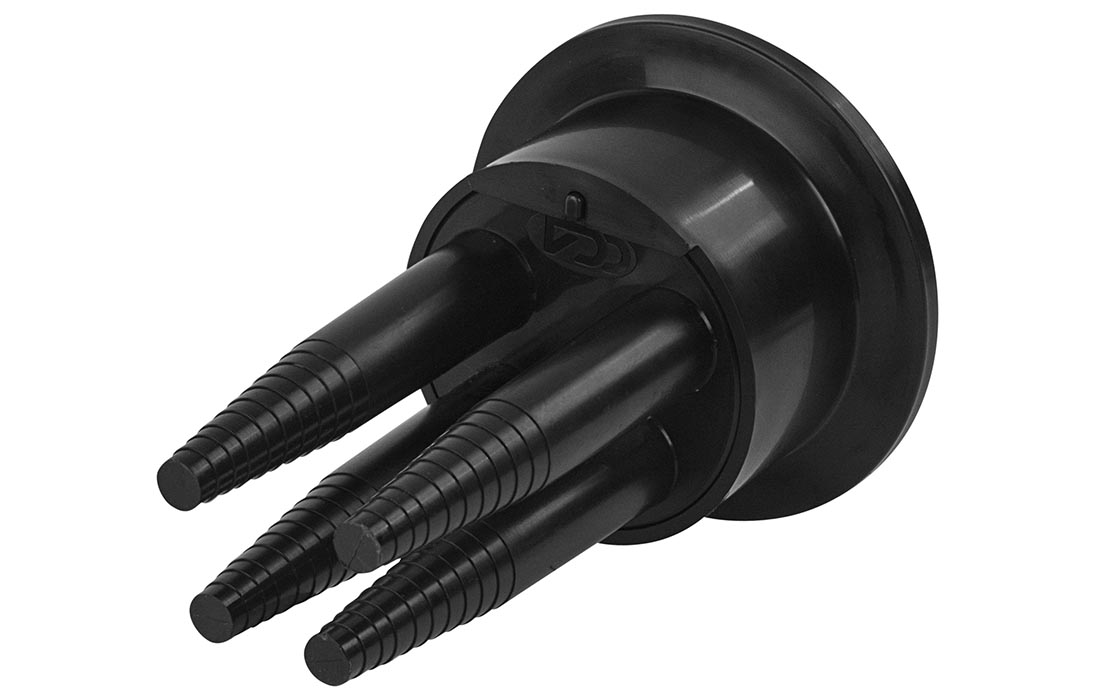

Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами.
Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля.

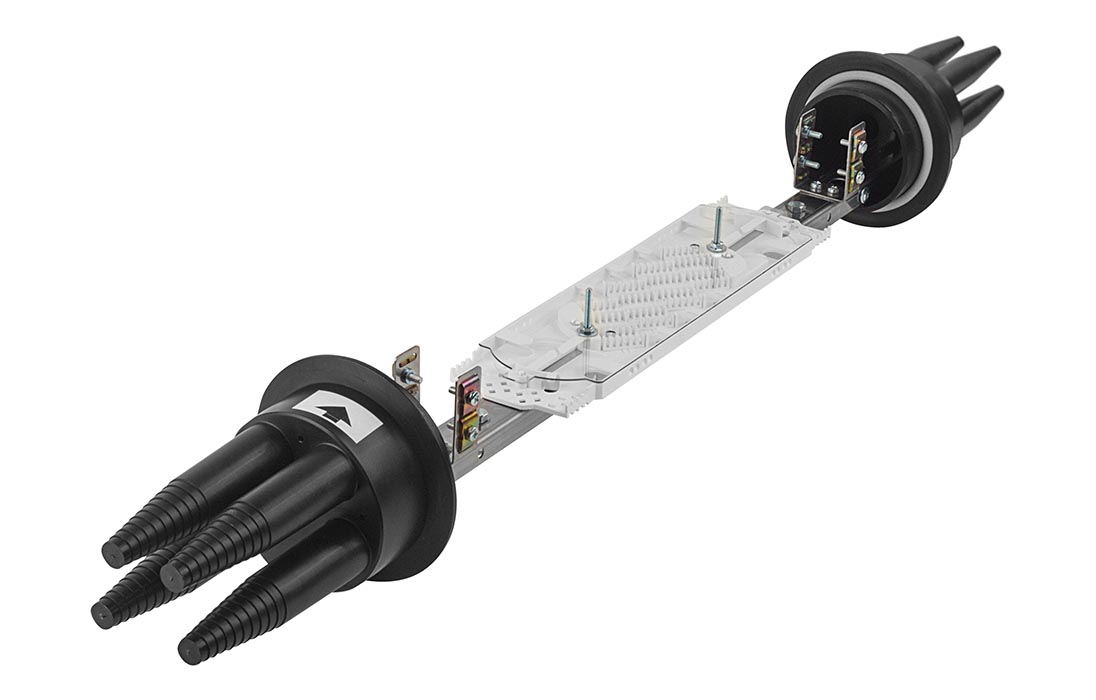

Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. На лотке муфты установлены узлы для крепления ЦСЭ вводимых кабелей.


Корпус (кожух, оголовники с прокладками, хомуты)    1 шт.
Вставка герметизирующая    1 шт.
Кассета К48-4525 с крышкой    1 шт.
Гильзы КДЗС 4525    20 шт.
Пинцет для укладки КДЗС    1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК    2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК    1 шт.
Комплект маркеров и стяжек    1 шт.
Силикагель (пакет)    1 шт.
