Колодец ККСр-3,5М-10(80) ГЕК-ССД (В25)

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

ККСр-3,5 – это тип колодца нового поколения, который имеет вертикальные стенки, что позволяет более эффективно использовать пространство камеры колодца и размещать в нем большее количество кабельных муфт.

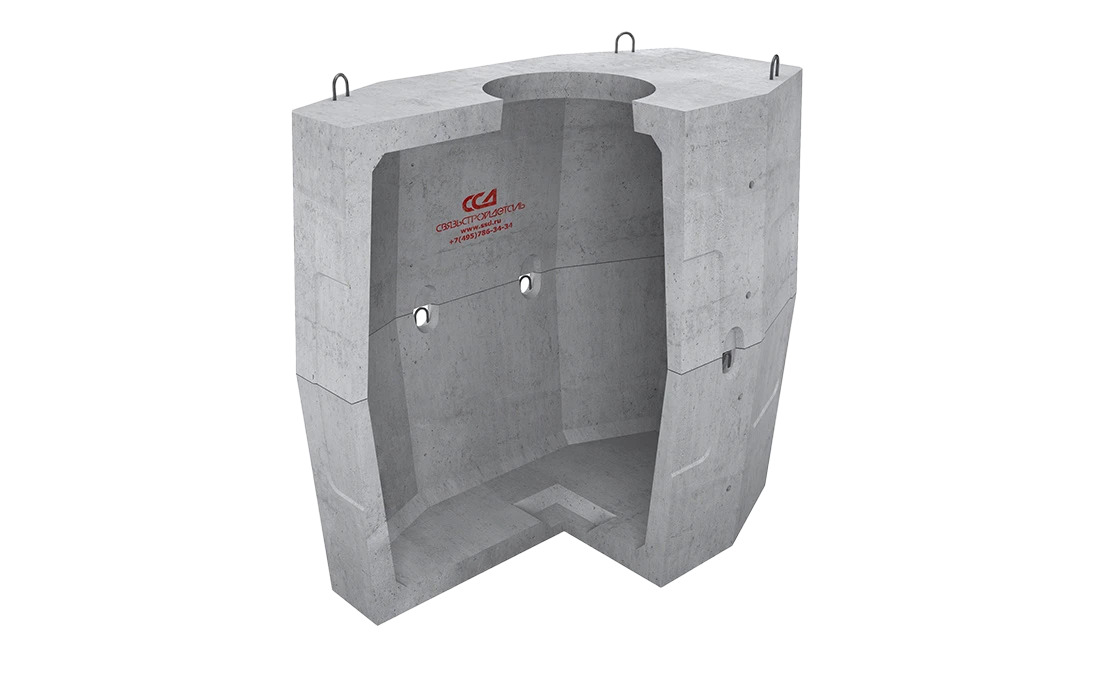

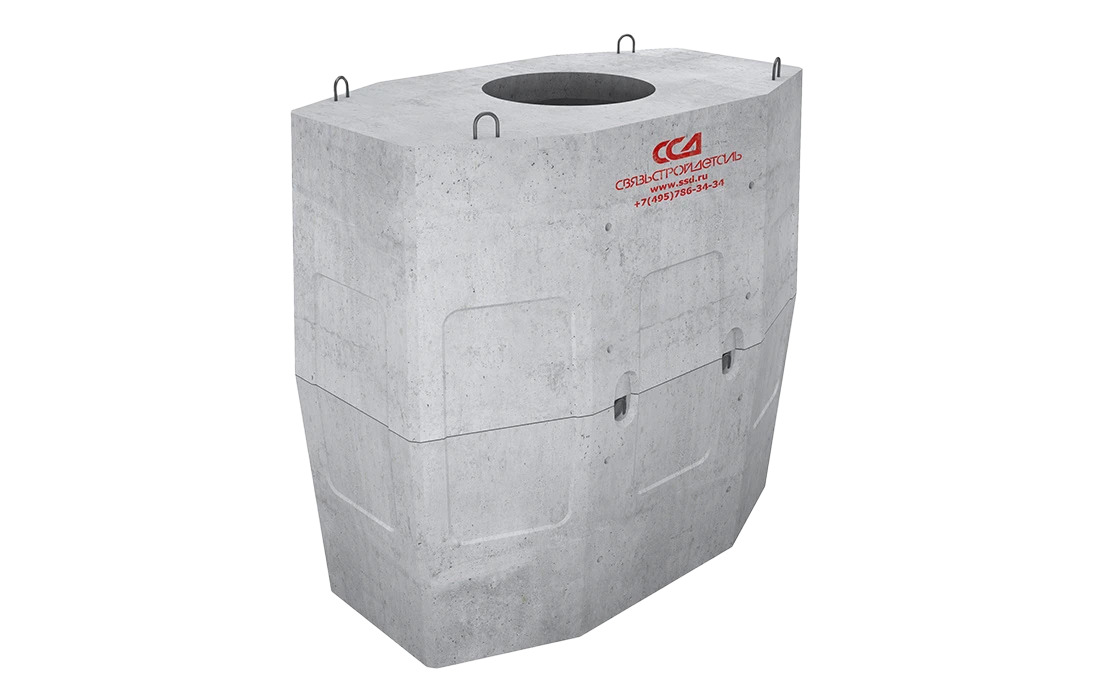

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены ниши, в пределах которых можно проделывать отверстия для ввода каналов. В виду того, что стенки в нишах не имеют отверстий, это позволяет в местах строительства кабельных колодцев проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходят трубы.

На торцевых поверхностях верхнего и нижнего элементов колодца имеются петли для строповки при погрузке и разгрузке колодца с автомобиля, а также для опускания его элементов в котлован.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на проезжей части должна быть не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.

Класс бетона    В20 (261,9 кгс/см²)
Морозостойкость    F100 (100 циклов замораживания и оттаивания)
Водонепроницаемость    W4 (0,4 Мпа)
Кол-во каналов
- для медножильных кабелей    6
- для оптический кабелей    Определяется проектом
Габаритные размеры, мм
- L    1370
- B    1050
- H    1560
Размеры ниш, мм    410х1320
Масса, кг    1610
